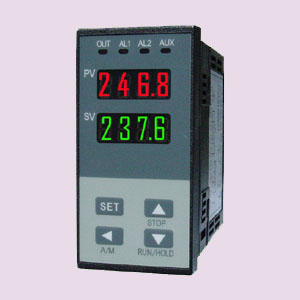

技术指标
◆输入信号: (一台仪表可兼容)
热电偶:K、S、E、J、T、B、N
热电阻:Cu50、Pt100
线性电压:0-5V、1-5V、0-1V、0.2-1V、0-100mV、
0-60mV、0-20mV等
线性电流(需外接分流电阻):0-10mA、0-20mA、
4-20mA等。
线性电阻:0-80Ω、0-400Ω
扩充规格:在保留上述输入规格基础上,允许用户指定一种额外输
入规格(可能需要提供分度表)
◆测量范围:
K (-50-1300℃)、S (-50-1700℃)、R (-50-1650℃)、
T (-200-350℃)、E (0-800℃)、J (0-1000℃)、B (0-1800℃)、
N (0-1300℃)、Cu50 (-50-150℃)、Pt100 (-200-600℃)等。
线性输入:-1999-+9999由用户定义
◆测量精度:
0.2级(热电阻、线性电压、线性电流及热电偶输入且采用铜电阻补偿
或冰点补偿冷端时)
0.2%级F.S±2.℃。(热电偶输入且采用仪表内部元件测温补偿冷端时)
0.5级。
注:仪表对 B分度号热电偶在0-600℃范围时可进行测量,但测量
精度无法达到0.2级,在600-1800℃范围可保证0.2级测量精度。
◆响应时间:
≤0.5秒(设置数字滤波参数dL=0时)
◆调节方式:
位式调节方式(回差可调)。
QQ人工智能调节,包含模糊逻辑PID调节及参数自整定功能的先进控
制算法。
◆输出规格:(模块化)
继电器触点开关输出(常开+常闭):250VAC/2A,30DC/1A
可控硅无触点开关输出(常开或常闭):100-260VAC/1A
SSR电压输出:12VDC/30mA(用于驱动SSR固态继电器)
可控硅触发输出:可触发5-500A的双向可控规,2个单向可控硅反
并联接或可控硅功率模块
线性电流输出:0-10mA、0-20mA、4-20mA±0.1mA可定义
◆报警功能:
上限、下限、正偏差、负偏差等4种方式,最多可输出3路,有上电
免除报警选择功能。
◆电磁兼容:
IEC61000-4-4(电快速瞬变脉冲群),±2KV/5KHz;
IEC61000-4-5(浪涌),4KV
◆隔离耐压:
电源端、继电器触点及信号端相互之间≥2300V;
相互隔离的弱电信号端子之间≥600V。
◆手动功能:
自动/手动双向无扰动切换
◆电源电压:
100-240VAC,-15%,+10%/50-60Hz或24VDC,-15%,+10%
◆电源消耗:
≤5W
◆环境温度:
0-50℃
◆环境湿度:
10%-90%RH,避免强腐蚀性气体
|
